Spröd-Zäh-Übergangstemperatur: Unterschied zwischen den Versionen
| Zeile 9: | Zeile 9: | ||
Die Spröd-Zäh-Übergangstemperatur kennzeichnet die Temperatur, bei der eine Änderung des [[Bruchverhalten]]s eines Werkstoffes eintritt, das heißt, die [[Zähigkeit]] des Werkstoffs von einem niedrigen auf ein hohes Niveau ansteigt. Dies ist mit einem starken Anstieg der Zähigkeitskennwerte verbunden. Darüber hinaus kann auch häufig eine Veränderung des Verformungs- und Bruchverhaltens in Form von z. B. Weißbruch (siehe [[Brucharten]]) oder ausgeprägter plastischer [[Deformation]] auftreten.<br> | Die Spröd-Zäh-Übergangstemperatur kennzeichnet die Temperatur, bei der eine Änderung des [[Bruchverhalten]]s eines Werkstoffes eintritt, das heißt, die [[Zähigkeit]] des Werkstoffs von einem niedrigen auf ein hohes Niveau ansteigt. Dies ist mit einem starken Anstieg der Zähigkeitskennwerte verbunden. Darüber hinaus kann auch häufig eine Veränderung des Verformungs- und Bruchverhaltens in Form von z. B. Weißbruch (siehe [[Brucharten]]) oder ausgeprägter plastischer [[Deformation]] auftreten.<br> | ||
| − | Im Beispiel (siehe '''Bild''') ist die [[Risszähigkeit]] J von schlagzähmodifiziertem Polyamid 6 ([[Kurzzeichen]]: PA6) in Abhängigkeit von der Prüftemperatur dargestellt. Der Anteil des Schlagzähmodifikators wurde zwischen 5 und 30 M.-% variiert. Es ist erkennbar, dass diese Werkstoffe einen Spröd-Zäh-Übergang aufweisen, dessen Lage vom Anteil des Modifikators abhängig ist. | + | Im Beispiel (siehe '''Bild''') ist die [[Risszähigkeit]] J von schlagzähmodifiziertem Polyamid 6 ([[Kurzzeichen]]: PA6) in Abhängigkeit von der Prüftemperatur dargestellt. Der Anteil des Schlagzähmodifikators wurde zwischen 5 und 30 M.-% variiert. Es ist erkennbar, dass diese Werkstoffe einen [[Spröd-Zäh-Übergang]] aufweisen, dessen Lage vom Anteil des Modifikators abhängig ist. |
[[Datei:sproed_zaeh_uebergang.jpg|400px]] | [[Datei:sproed_zaeh_uebergang.jpg|400px]] | ||
| Zeile 17: | Zeile 17: | ||
|width="600px" |Abhängigkeit der bruchmechanischen Zähigkeitskennwerte von der Prüftemperatur für schlagzähmodifizierte Polyamid 6-Werkstoffe (Die Pfeile kennzeichnen die Spröd-Zäh-Übergangstemperatur) | |width="600px" |Abhängigkeit der bruchmechanischen Zähigkeitskennwerte von der Prüftemperatur für schlagzähmodifizierte Polyamid 6-Werkstoffe (Die Pfeile kennzeichnen die Spröd-Zäh-Übergangstemperatur) | ||
|} | |} | ||
| + | |||
| + | ==Siehe auch== | ||
| + | *[[Bruchmechanische Prüfung]] | ||
| + | *[[Instrumentierter Durchstoßversuch]] | ||
| + | *[[Zähigkeit Temperaturabhängigkeit]] | ||
| + | *[[IKBV Typen von Schlagkraft-Durchbiegungs-Diagrammen]] | ||
| + | *[[Kerbempfindlichkeit]] | ||
'''Literaturhinweis''' | '''Literaturhinweis''' | ||
| − | * [[Grellmann,_Wolfgang|Grellmann, W.]], [[Seidler,_Sabine|Seidler, S.]] (Hrsg.): Kunststoffprüfung. Carl Hanser Verlag, München ( | + | * [[Grellmann,_Wolfgang|Grellmann, W.]], [[Seidler,_Sabine|Seidler, S.]] (Hrsg.): Kunststoffprüfung. Carl Hanser Verlag, München (2025) 4. Auflage, S. 267/268 (ISBN 978-3-446-44718-9; E-Book: ISBN 978-3-446-48105-3; siehe [[AMK-Büchersammlung]] unter A 23) |
* Kotter, I., [https://www.researchgate.net/profile/Wolfgang-Grellmann Grellmann, W.], Koch, T., Seidler, S.: [https://onlinelibrary.wiley.com/doi/10.1002/app.23708 Morphology–Toughness Correlation of Polypropylene/Ethylene–Propylene Rubber Blends. Journal of Applied Polymer Science, Vol. 100 (2006)] | * Kotter, I., [https://www.researchgate.net/profile/Wolfgang-Grellmann Grellmann, W.], Koch, T., Seidler, S.: [https://onlinelibrary.wiley.com/doi/10.1002/app.23708 Morphology–Toughness Correlation of Polypropylene/Ethylene–Propylene Rubber Blends. Journal of Applied Polymer Science, Vol. 100 (2006)] | ||
[[Kategorie:Bruchmechanik]] | [[Kategorie:Bruchmechanik]] | ||
Aktuelle Version vom 30. Mai 2025, 12:25 Uhr
| Ein Service der |
|---|
|
| Polymer Service GmbH Merseburg |
| Tel.: +49 3461 30889-50 E-Mail: info@psm-merseburg.de Web: https://www.psm-merseburg.de |
| Unser Weiterbildungsangebot: https://www.psm-merseburg.de/weiterbildung |
| PSM bei Wikipedia: https://de.wikipedia.org/wiki/Polymer Service Merseburg |
Spröd-Zäh-Übergangstemperatur
Grundlagen
Die Spröd-Zäh-Übergangstemperatur ist ein physikalischer Kennwert, der eine prinzipielle Änderung des Werkstoffverhaltens beschreibt. Dabei stehen aus technischen Gründen häufig die Werkstoffzähigkeit, z. B. die Schlag- oder Kerbschlagzähigkeit oder bruchmechanische Kenngrößen, wie die kritischen J-Werte oder die Rissöffnungsverschiebung im Mittelpunkt der Betrachtungen.
Bestimmung der Spröd-Zäh-Übergangstemperatur am Beispiel von schlagzähen Polyamid
Die Spröd-Zäh-Übergangstemperatur kennzeichnet die Temperatur, bei der eine Änderung des Bruchverhaltens eines Werkstoffes eintritt, das heißt, die Zähigkeit des Werkstoffs von einem niedrigen auf ein hohes Niveau ansteigt. Dies ist mit einem starken Anstieg der Zähigkeitskennwerte verbunden. Darüber hinaus kann auch häufig eine Veränderung des Verformungs- und Bruchverhaltens in Form von z. B. Weißbruch (siehe Brucharten) oder ausgeprägter plastischer Deformation auftreten.

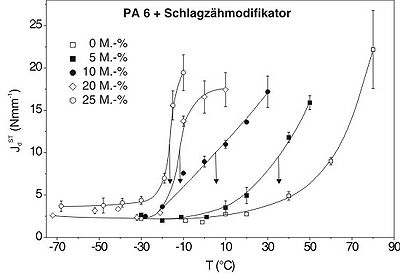

Im Beispiel (siehe Bild) ist die Risszähigkeit J von schlagzähmodifiziertem Polyamid 6 (Kurzzeichen: PA6) in Abhängigkeit von der Prüftemperatur dargestellt. Der Anteil des Schlagzähmodifikators wurde zwischen 5 und 30 M.-% variiert. Es ist erkennbar, dass diese Werkstoffe einen Spröd-Zäh-Übergang aufweisen, dessen Lage vom Anteil des Modifikators abhängig ist.
| Bild: | Abhängigkeit der bruchmechanischen Zähigkeitskennwerte von der Prüftemperatur für schlagzähmodifizierte Polyamid 6-Werkstoffe (Die Pfeile kennzeichnen die Spröd-Zäh-Übergangstemperatur) |
Siehe auch
- Bruchmechanische Prüfung
- Instrumentierter Durchstoßversuch
- Zähigkeit Temperaturabhängigkeit
- IKBV Typen von Schlagkraft-Durchbiegungs-Diagrammen
- Kerbempfindlichkeit
Literaturhinweis
- Grellmann, W., Seidler, S. (Hrsg.): Kunststoffprüfung. Carl Hanser Verlag, München (2025) 4. Auflage, S. 267/268 (ISBN 978-3-446-44718-9; E-Book: ISBN 978-3-446-48105-3; siehe AMK-Büchersammlung unter A 23)
- Kotter, I., Grellmann, W., Koch, T., Seidler, S.: Morphology–Toughness Correlation of Polypropylene/Ethylene–Propylene Rubber Blends. Journal of Applied Polymer Science, Vol. 100 (2006)
